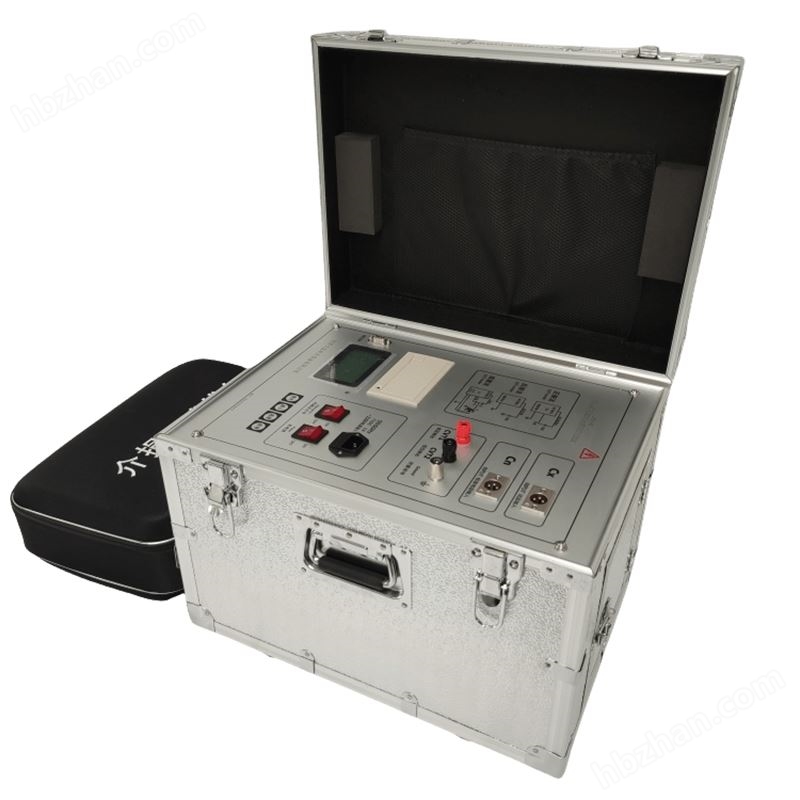

高品質抗干擾介質損耗測試儀

產品簡介：

是一種新穎的測量介質損耗角正切（tgδ）和電容值（Cx）的自動化儀表。可以在工頻高電壓下，現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切（tgδ）和電容值（Cx）。與西林電容電橋相比，具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點。儀器內部標準電容器和升電壓裝置，在“內接"方式下使用，無需其它外接設備，便于攜帶。

產品特性：

◆儀器采用中文菜單操作，微機自動完成全過程的測量。

◆該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
◆該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
◆儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

技術參數：

1、高壓輸出: 0.5 ~10kV，每一檔增加500V，共有20檔

高壓輸出電纜、可拖地使用

45Hz、50Hz、55Hz三種頻率

2、容 量: 1500VA

3、準 確 度: tgδ: ±(讀數*1.0%+0.08%)

Cx: ±(讀數*1.5%+5PF)

4、分 辨 率: tgδ:0.01% Cx:1pF

5、測量范圍: 0.1% < tgδ < 50%

3PF< Cx < 60000PF

10KV時，Cx ≤30000PF

5KV時，Cx ≤60000PF

6、電 源: AC 220V士10% 50士1Hz

安全措施：

(1)高壓保護:試品短路、擊穿或高壓電流波動，能迅速切斷高壓輸出。

(2)CVT保護:設定自激電壓的過流點，一旦超出設置的電流值，儀器自動退出測量，不會損壞設備。

(3)接地檢測:儀器有接地檢測功能，未接地時不能升壓測量。

(4)防誤操作:具備防誤操作設計，能判別常見接線錯誤，安全報警。

(5)防"容升":測量大容量試品時會出現電壓抬高的"容升"效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
